Het looplicht met de 4017, waarbij de uitgangen een voor een hoog worden, waarbij maar 1 uitgang tegelijk hoog kan zijn, is een overbekende schakeling.

Om de schakeling ook wat anders te laten doen, kun je enkele uitgangen aan elkaar knopen, waardoor het licht na het 'heenlopen' weer terug lijkt te lopen, waarna de cyclus van voor af aan begint. Daarmee kun je het 'Knightrider-licht' nabootsen, het licht dat de auto uit de gelijknamige TV-serie in de motorkap had zitten.

In het schema is de 555 zoals gewoonlijk verantwoordelijk voor het kloksignaal, dat op pen 14 van de 4017 aangeboden wordt.
Op het ritme van de klokpulsen zullen alle 10 uitgangen uiteindelijk een keer hoog worden, maar omdat er slechts 6 LEDs gebruikt worden, zie je dat niet direct. Nadat LEDs D1 tot en met D6 een keer aangeweest zijn, gaat D5 weer aan, daarna D4, uiteindelijk D3 en bij D2 is de 4017 aan het eind van zijn cyclus gekomen en licht D1 weer op. Het licht lijkt daardoor heen en weer te pendelen.

Schema en onderdelenlijst

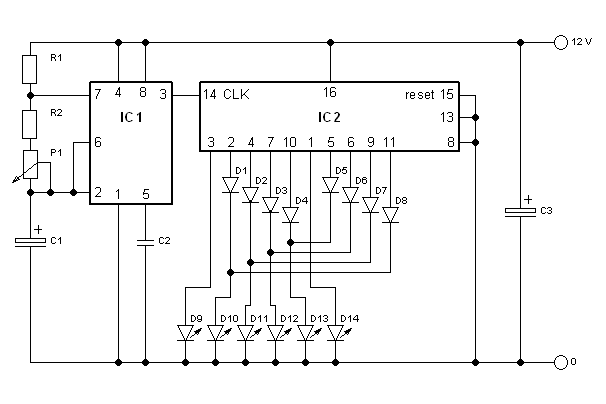

Schema knightrider 2

IC1 = NE555
IC2 = CD4017B/HEF4017B
C1  = 1uF (varieerbaar)
C2  = 100 uF
R1-R2 = 1,5k
P1 = 100k lin.
D1 - D8 = 1N4148/1n400x
D9 - D14 = Led, rood groen, geel of blauw.
