Techniek - Reparatie van een onbekende wekker met VFD-cijfers
Na een korte onderbreking van de spanningsvoorziening in huis wou de digitale wekker van pa niet meer inschakelen.
De herkomst van deze elektronische wekker is onbekend: volgens m'n moeder komt 'ie bij de Hema vandaan, volgens mijn vader niet.
Oud is 'ie zonder meer, mijn moeder had 'm al toen ze nog in Osdorp woonde (begin jaren '80), dus toen deze in april 2020 ineens niet meer wou, was 'ie minstens 40 jaar oud.
Kleine wijzigingen
Al snel na het in gebruik nemen stoorde m'n moeder zich aan de enorme lichtbak die het ding was: de VFD-cijfers lieten de kamer baden in het licht en hielden haar uit haar slaap.
Daarom had mijn vader een weerstandje geplaatst om de roosterspanning of iets dergelijks te verlagen, na 4 decennia wist hij ook niet meer precies wat hij had gedaan, maar de wijzigingen waren duidelijk zichtbaar.

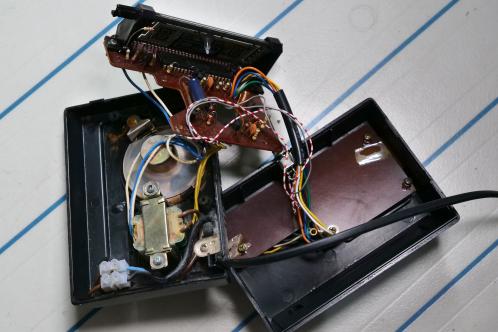

Open ermee!
Goed, ik dwaal af, genoeg over de geschiedenis. Zoals dat gaat in een gezin met vrijwel alleen maar techneuten (ook mijn moeder heeft ooit een licentie tot radiozend-amateur behaald) wordt het ding ondanks z'n leeftijd niet weggegooid, maar geopend.
Dat het daarnaast corona-tijd was en fysieke winkels niet open waren, hielp daarbij mee.
Hoewel er geen visuele sporen van enige schade te zien waren, gokte ik op de afvlak-elco, die na al die jaren z'n beste tijd wel voorbij was. Dat er voor de onderbreking nog leven in zat en het na een half uur afkoelen niet meer wou, sterkte me daar in.
Ik hoopte dat de print soldeer-acties nog zou overleven en soldeerde de afvlak-elco van de print.
Een rotte elco

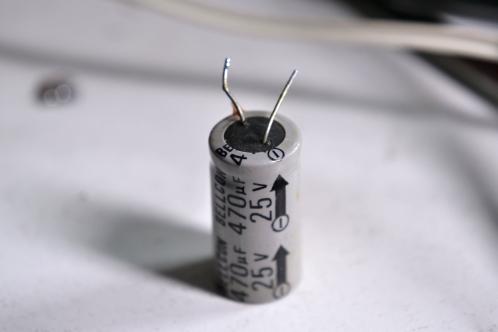

De afvlak-elco uitgesoldeerd. Aan de onderkant waren wat lekkagesporen zichtbaar, maar het was vooral de capaciteit die nog maar 1/10de van de opgedrukte waarde bedroeg en de interne weerstand die boven de 20 Ohm lag die toch wel in de richting van de oorzaak wezen.
Hij doet het weer!

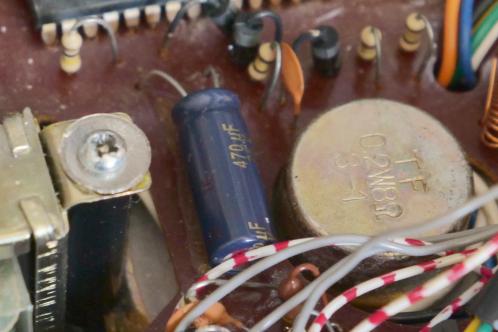

Dus, een nieuwe Panasonic elco erin en... jawel, hij doet het weer.
Wel werd door m'n pa de weerstand naar het VFD wat verlaagd, omdat de lichtopbrengst nu toch wel erg karig geworden was en de wekker zelfs in het donker moeizaam af te lezen was.

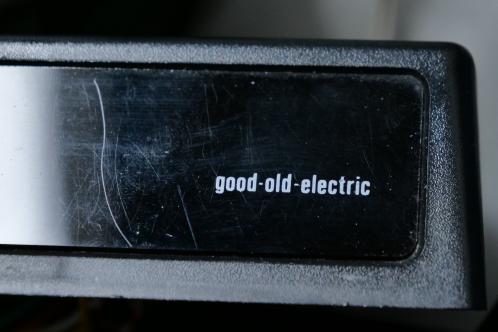

De enige markering op het front van het apparaat: 'Good-old-electric': Zeg dat wel! Op naar nog een paar decennia...
